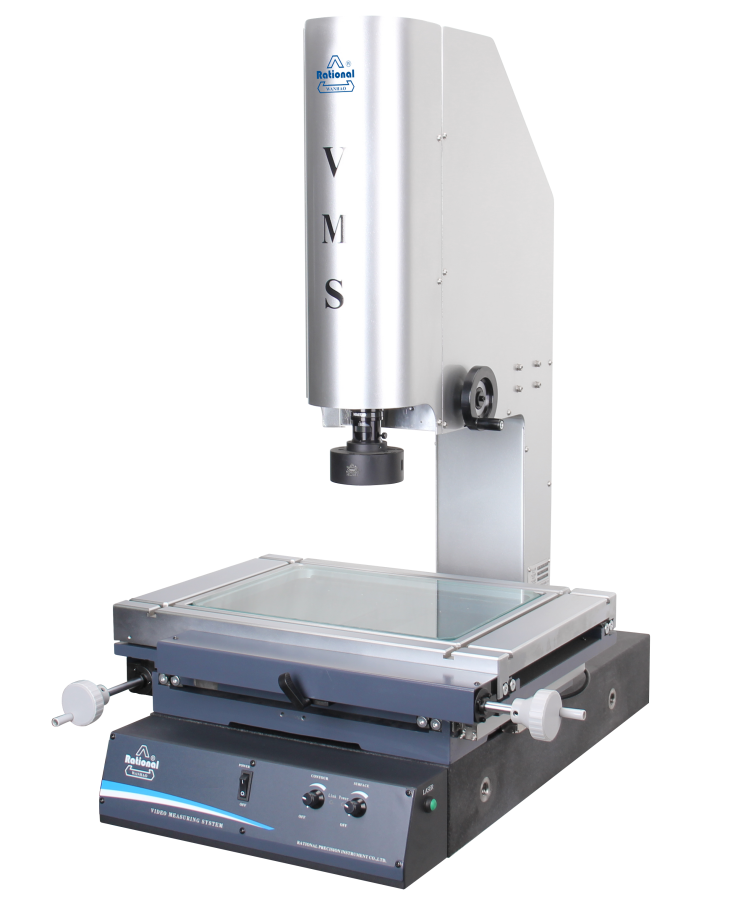

萬濠影像測量儀VMS-4030P

萬濠影像測量儀VMS-4030P軟件可以實現輔助調光，讓燈光明暗更精準，便于使用者知道光是否過度飽和。獨有的雙激光指示器尋找、定位零件，測量位置更精準，有效的提高了測量效率，亦可應對......

品牌：萬濠

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品概述
product presentation

萬濠影像測量儀VMS-4030P

適用于以二維坐標測量為目的的一切應用領域，廣泛應用于機械、電子、儀表、塑膠等行業。

萬濠影像測量儀VMS-4030P特點：

1.自主開發的QMS3D-F軟件，能兼容最新Windows系統，操作簡便功能強大。

2.標配工業高清模擬相機具備較高的色彩還原度。

3.電子反饋鏡頭可使光學倍率更精準，同時具備程控調光和旋鈕調光功能。

4.軟件可以實現輔助調光，讓燈光明暗更精準，便于使用者知道光是否過度飽和。

5.獨有的雙激光指示器尋找、定位零件，測量位置更精準，有效的提高了測量效率，亦可應對高復雜難度測量。

6.可實現高度輔助測量。

7.預留治具孔位，方便各種夾治具的安裝。

8.光柵尺分辨率為0.5μm

9.軟硬件同時具備一鍵清零功能。

10.連接傳統腳踏開關，輔助提高測量效率的同時，亦可(定制軟件)實現發送數據到ERP或MES提高數據轉運效率。

產品細節
product details

: 01T型槽工作臺
采用T形槽工作臺方便各種夾治具的安裝不受限制

: 02操作簡便
萬濠影像測量儀自主開發QMS3D-M軟件,高清晰彩色攝像機,軟件輔助調光，便于使用者知道光是否飽和，腳踏開關與軟件配合操作更簡便。

: 03簡易測頭（選配）
實現高度輔助測量，光柵尺分辨率為0.5um?？蛇x配十字線、DC3000數顯表、Renishaw簡易測頭、同軸光鏡頭、電腦。

: 04激光指示器
萬濠影像測量儀可通過激光指示器尋找被測工件的具體位置，可適應復雜的工件測量

技術參數
technical parameter

工作臺	型號	VMS-2010P	VMS-3020P	VMS-4030P
	金屬臺尺寸	404×228	500×330	606×466
	玻璃臺尺寸	260*160	350*250	450*350
	運動行程	200×100	300×200	400×300
Z軸升降行程		150（2010P可定購至300）；3020P/4030P可訂購至400（配同軸光鏡頭，表面光到玻璃距離為70mm）
截面原點一致性誤差(μm)		E₀≤30（Z軸升降行程每100mm）;
X、Y、Z數顯分辨力：0.5μm X、Y坐標示值誤差：（2.5+L/100）μm(L為被測長度，單位：mm)
影像系統	G型
	1/3”彩色CCD攝像機
	電子反饋變倍鏡頭倍率：0.7X~4.5X
	視頻總倍率：24X~150X（21.5寸"顯示器）
	物方視場：8.1mm~1.3m
	表面光源與透射光源均用LED，亮度可調

電源：AC 100V~200V 50/60Hz 功率：50W(不含電腦）
儀器配件	1X鏡筒（標配）		0.5X鏡筒（選配）		工作距離
便倍鏡頭	0.7X~4.5X		0.7X~4.5X
附加鏡	視頻倍率	物方視場	視頻倍率	物方視場
0.5X（選配）	12X~75X	16.2~2.6	6X~37.5X	32.4~5.2	175
1X（標配）	24X~150X	8.1~1.3	12X~75X	16.2~2.6	92
2X(選配）	48X~300X	4~0.7	24X~150X	8.1~1.3	36
